汽車線束中開路與短路電路原理解析

作者: 友豐電子 | 發布時間: 12-13 | 瀏覽次數：

      作為現代汽車的一個關鍵部件，電線束包括數以千計的裝配元件，它們將各個電子系統連接在一起，使得它們能夠協同工作。任何線束出現的小故障，都可能對整個系統產生影響。然而，為了應對車輛內部電子系統的日益增長的需求，汽車線束的復雜性也在不斷增加，因而我們更加迫切地需要快速簡單地檢測斷路和短路線路。線路診斷在整個車輛使用壽命期間都是非常重要的。從安裝階段開始，診斷和修理線路故障可能導致嚴重制造延遲。在運行階段，診斷和修理線路故障可能導致汽車修理次數增加，從而大幅增加制造商的保修成本。

      主動安全系統，包括車道檢測和停車輔助系統（前視和后視攝像頭），以及信息娛樂系統（包括導航和后座娛樂），是人們更為關注的汽車電子系統。要使這些系統高效運行，從汽車任何角落通過電纜傳輸?shù)囊曨l數據必須能夠可靠地傳送至駕駛員和乘客。電纜健康狀況對于維持這些系統的正常運行至關重要。

      提出了一種電路構想，可以提供可靠而經濟高效的技術，在汽車應用的視頻和音頻傳輸線路上實施診斷。圖1中所示電路可以有效地檢測電池短路（STB）、對地短路（STG）、開路和短路故障。該電路使用ADA4433-1 （U1）全集成視頻重構濾波器，作為視頻傳輸信號鏈的一部分，還使用ADA4830-1（U2）高速差動放大器作為檢測電路。ADA4433-1內置一個高階濾波器，-3 dB截止頻率為10 MHz，在27 MHz頻率下提供45-dB的抑制，還具有2 V/V的內部固定增益。它具有出色的視頻特性，在輸出上提供過壓保護（OVP）和過流保護（STG），而且功耗較低。ADA4830-1提供0.50 V/V的衰減增益，還提供故障檢測輸出標志，指示其輸入上是否存在過壓狀況。它提供高達18 V的輸入過壓保護，具有寬輸入共模電壓范圍和出色的ESD穩定性。

      在圖1所示的示例電路中，U1代表差分輸出緩沖，它可將視頻信號從后視攝像頭或發動機控制單元（ECU）傳輸?shù)浇邮諜C。輸入通常是由CMOS成像元件或視頻編碼器驅動的。U1的主要功能是提供有源濾波功能（重構），并驅動視頻信號通過電纜向顯示屏的傳輸。U2的輸入跨接到U1的輸出，以提供表1中所列的故障檢測功能，下面的段落將對此進行說明。

　　

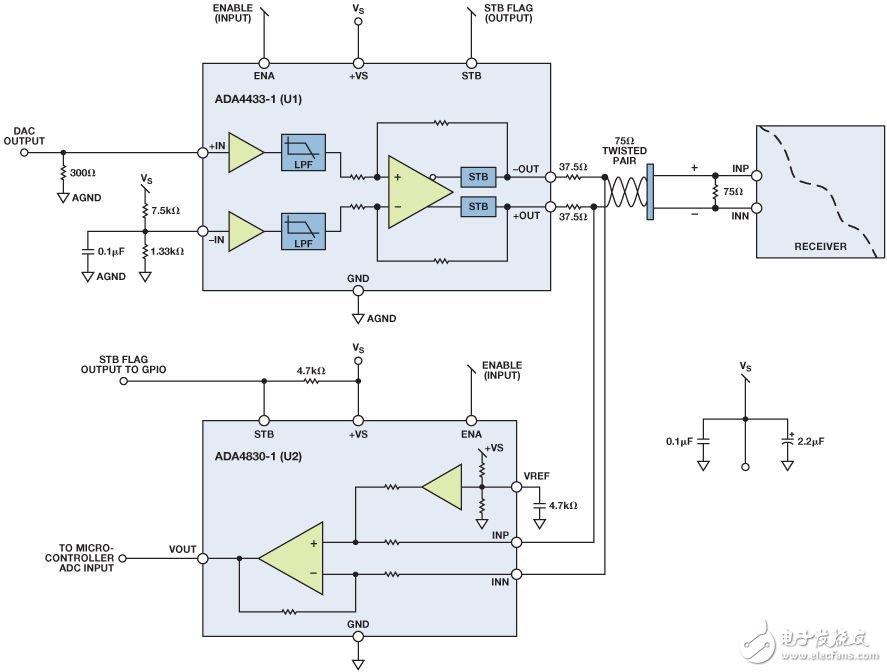

圖1. 使用ADA4433-1 （U1）和ADA4830-1 （U2）的線路診斷電路。電池短路故障檢測，U1和U2都具有集成電池短路檢測功能和STB輸出標志。在電池短路事件中，U2的輸出標志位將發信號指示邏輯低狀態，微控制器的通用輸入/輸出（GPIO）端口可以輕松地讀取該信號。對地短路故障檢測（單路輸出），將U1的正輸入端（INP）連接到負輸入端（INN）。+OUT和-OUT之間的差分輸出應為0 V。如果任一個輸出對地短路，則U2輸出端的差分電壓應大于500 mV。對地短路故障檢測（兩路輸出），將U1的正輸入（INP）設置為0 V。+OUT和-OUT之間的差分輸出應為大約1 V。如果兩路輸出都對地短路，則U2輸出端的差分電壓為大約0 V。將U1的正輸入（INP）設置為0 V。+OUT和-OUT之間的差分輸出應為大約1 V。如果有短開的連接，則在U2的輸出端產生的差分電壓為大約500 mV。將U1的正輸入（INP）設置為0 V。+OUT和-OUT之間的差分輸出應為大約1 V。如果兩路輸出短路連在一起，則在U2的輸出端產生的差分電壓為大約0 V。將U1的正輸入（INP）設置為0 V。+OUT和-OUT之間的差分輸出應為大約1 V。在U2的輸出端產生的差分電壓為大約250 mV。



?
